行星傳動結構的設計要點需綜合考慮傳動效率、承載能力、精度控制及可靠性，結合擺線針輪減速機等典型應用場景，以下是關鍵設計要點及技術依據：

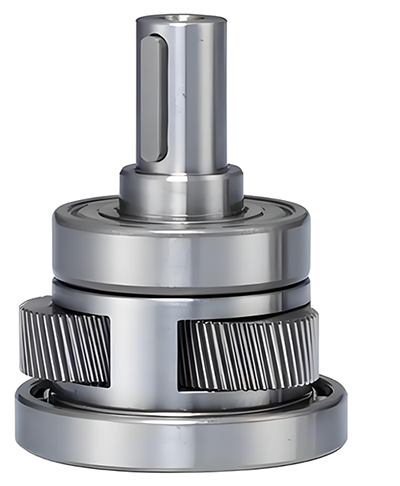

一、結構布局與均載優化
行星輪均載設計采用雙偏心套結構（互成180°偏心），通過行星架對稱分布行星輪，平衡離心力并實現載荷均分。
輸入軸與輸出軸同軸設計，減少空間占用，例如擺線針輪減速機體積僅為傳統齒輪減速機的。
軸承支撐與剛性
轉臂軸承采用無外圈滾子軸承，直接以擺線輪內孔作為滾道，節省徑向空間。
高剛性行星架需經淬火處理（HRC58-62），確保承載穩定性。
二、傳動參數優化
傳動比分配
單級傳動比范圍9-87，雙級可達121-5133，通過多級組合實現高減速比需求。
擺線針輪與針齒銷嚙合時，需保證50%以上的齒數同步接觸以分散載荷。
齒形與嚙合參數
擺線輪齒形采用短幅外擺線等距曲線，確保多齒滾動嚙合，降低滑動摩擦。
針齒銷安裝針齒套，配合間隙需控制在0.1-0.15mm，避免卡滯或振動。
三、材料與加工工藝
高強度材料選擇
擺線輪、針齒銷采用GCr15軸承鋼，淬火后硬度達HRC58-62，耐磨性提升2-3倍。
行星架使用合金鋼鍛造，經滲碳處理增強抗疲勞性能。
精密加工技術
擺線輪齒形需五軸數控加工，齒形誤差＜0.1mm，表面粗糙度Ra0.4以下。
偏心套偏心距公差控制在±0.005mm以內，確保運動平穩性。
四、強度校核與壽命預測
關鍵部件受力分析
建立擺線輪、針齒銷及轉臂軸承的力學模型，通過MATLAB仿真驗證應力分布。
擺線輪齒根彎曲應力需低于材料許用值（如GCr15的σ_Flim=850MPa)。
五、潤滑與熱管理
潤滑方案設計
采用N150極壓齒輪油或二硫化鉬潤滑脂，高溫工況下?lián)Q用合成高溫潤滑劑。
全密封結構（IP67）防止?jié)櫥瑒┬孤?，延長換油周期至6-12個月。
散熱與溫升控制
箱體設計散熱筋，配合強制風冷系統，確保連續運行溫度≤80℃。
六、精度與誤差控制
傳動誤差補償
通過齒廓修形（如拋物線修形）補償制造誤差，降低回差至1-3弧分。
裝配時采用激光對中儀校準輸入/輸出軸同軸度（誤差≤0.02mm）。
總結
行星傳動結構設計需圍繞均載、強度、精度、潤滑四大核心展開，結合擺線針輪減速機的技術實踐，通過參數優化、材料升級及精密加工實現高效可靠傳動。具體應用可參考廠商技術文檔進行選型與驗證。
